Determinación del contenido de insolubles a través de técnicas multivariantes en aceites lubricantes para el mantenimiento proactivo y sostenible en la industria

0 32

Determination of insolubles in lubricating oils by multivariate analysis for proactive maintenance and sustainable industry

RESUMEN

El artículo que aquí se presenta tiene su origen y punto de partida en los distintos problemas encontrados en el control de aceites lubricantes presentes en distintos sistemas lubricados (motores, sistemas hidráulicos, reductoras, turbinas, etc.) y derivados de la inadecuada metodología empleada a la hora de llevar a cabo las distintas operaciones que se hacen totalmente necesarias para la obtención de un resultado preciso y exacto y de esta forma contribuir a la reducción del impacto medioambiental provocado por un incremento anormal del nivel de residuos industriales derivados de una analítica no acorde con los tiempos actuales. Este trabajo pretende ser una mínima referencia para aquellas personas que se dedican a la interpretación del análisis del aceite lubricante usado y a la solución de problemas como consecuencia de los resultados obtenidos.

Recibido: 27 de octubre de 2015
Aceptado: 17 de enero de 2016

Palabras clave

Lubricantes de motores, sistemas hidráulicos, espectroscopia de infrarrojos, análisis multivariante

ABSTRACT

The article presented here has its origin and starting point in the various problems encountered in the control of lubricating oils in different lubrication systems (engines, hydraulics, gear, turbines, etc.). They also result from incorrect methodology when carrying out the various operations that are made entirely necessary for obtaining precise and accurate results and thus contribute to reducing the environmental impact caused by an abnormal increase in the level of industrial waste from an analytic not commensurate with the times. This paper is a minimum reference for those engaged in the interpretation of used lubricating oil analysis and solution of problems due to the results obtained.

Received: October 27, 2015
Accepted: January 17, 2016

Keywords

Engine lubricating, hydraulic systems, infrared spectroscopy, multivariate analysis


Introducción

El análisis de muestras con la intención de determinar la condición tanto del aceite como de la maquinaria lubricada no es un concepto nuevo, pero en la actualidad los equipos de análisis junto con los sistemas informáticos han hecho del análisis sistemático y habitual una herramienta de trabajo viable des-de un punto de vista económico.

Los ensayos regulares de un aceite lubricante durante su uso nos proporcionan información valiosa sobre la idoneidad para continuar llevando a cabo la acción para la que fue diseñado. Es del todo necesario que los ensayos esenciales se realicen de forma rápida y nos proporcionen el máximo de información en un tiempo mínimo. Para cumplir con estos objetivos un determinado número de ensayos se llevan a cabo en cada muestra de aceite usado.

El aspecto más importante del análisis de muestras es el de la interpretación de los resultados. La cuantificación de los parámetros de forma individual puede llevarnos a equivocaciones ya que la condición real de un aceite en servicio no queda establecida a menos que se obtenga el análisis en su totalidad. El muestreo regular nos permitirá establecer tendencias y obtener la excelencia como metodología de control proactiva en la industria (Adams, 2007).

Ensayos sistemáticos de laboratorio y su significado

Viscosidad cinemática (ASTM D445 – IP 71). La viscosidad de un líquido es la resistencia del mismo a fluir y está íntimamente relacionada con la temperatura del mismo. Su incremento puede indicarnos varias situaciones distintas: oxidación, derrames de fuel residual o una mezcla no deseada con un grado de aceite más pesado. La razón más habitual para un incremento en la viscosidad está relacionada con la presencia de material insoluble en el aceite. La contaminación acuosa también puede provocar un incremento en la viscosidad si se originan emulsiones. El descenso de viscosidad normalmente se debe a efectos de dilución por combustibles destilados y puede aparecer también por contaminación cruzada con grados de aceites más ligeros.

Punto de inflamación (ASTM D 93 – IP34). El flash point es la temperatura más baja a la cual los vapores que se generan cuando un lubricante es sometido a un calentamiento de orma controlada son capaces de inflamarse ante la presencia de un foco de ignición. En el interior de un motor el descenso del valor esperado en el aceite suele deberse a la dilución por combustibles destilados (Al- Ghouti, 2008).

Insolubles. (IP 316) Conocemos como insolubles a los productos tanto orgánicos como inorgánicos que precipitan y que encontramos en los aceites lubricantes usados. Parte de ellos se depositan en los alojamientos de la falda del pistón, de los segmentos y en otras partes del motor en forma de la-cas y barnices.

Dentro de los mismos podemos encontrar:

– Hollín: proveniente del combustible y del lubricante tras la combustión.

– Sulfato de calcio: proveniente de la

neutralización.

– Productos de oxidación y nitración.

– Asfaltenos: provenientes de los residuos de los fuelóleos pesados.

– Calcita: proviene del carbonato cálcico inestabilizado por una contaminación acuosa.

– Metales de desgaste.

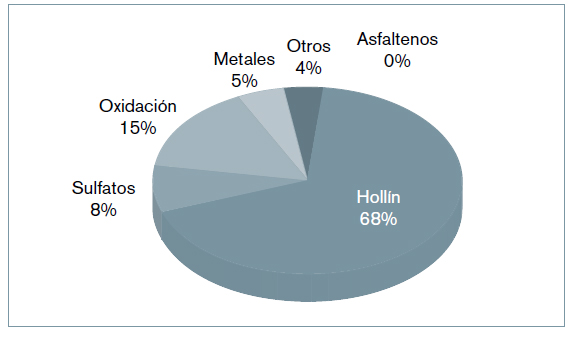

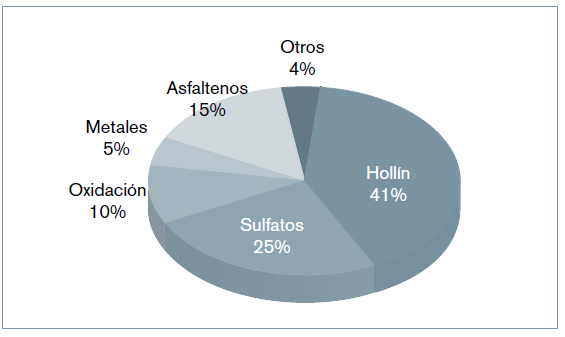

La composición de los insolubles depende del tipo de motores al que nos refiramos. A continuación se muestran gráficamente en las figuras 1 y 2 las distintas distribuciones en función del combustible usado en el sistema de propulsión según los estudios que se han realizado en este trabajo.

Número básico (ASTM D2896 – IP 276). Indica la reserva alcalina incorporada en el aceite con el objetivo de neutralizar los productos ácidos generados en el interior de un motor de combustión. Su reducción expresa que la neutralización está siendo efectiva y su aumento en la mayoría de los casos se debe a una contaminación cruzada con aceites de cilindros (Al-Ghouti, 2010).

Número ácido (IP – 1B). Este ensayo normalmente se lleva a cabo en lubricantes sometidos a condiciones oxidantes fuertes. Su incremento nos indica la tendencia oxidante así como la degradación del paquete de aditivo encargado de su regulación (Gracia, 2010).

Agua (ASTM D95 – IP 74). La presencia de agua en el lubricante puede deberse a muy diversas causas, que van desde condensaciones de humedad hasta graves fugas en el sistema de refrigeración y depuración. De forma general el agua no debería estar presente en el lubricante. Su presencia genera el problema más acusado en el caso de tratarse de agua salada (Eng-Poh, 2008).

Desgaste del motor. El aceite lubricante, como fluido que está en contacto directo con las superficies rozantes del mecanismo que protege, arrastra en su seno las partículas que se forman debido a esa fricción y debe tener como misión llevarlas hasta los dispositivos empleados para su eliminación, tales como los filtros. Por ello el estudio detallado de las partículas, bien por métodos espectrométricos (ASTM D5185) o a través de contadores (ISO 4406) es de vital importancia (Macián, 2003).

Medida del nivel de insolubles

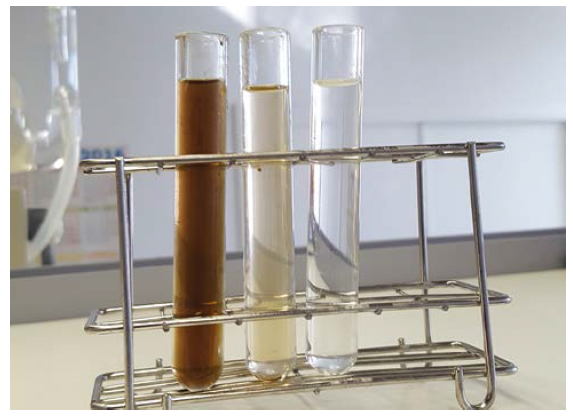

IP 316 Los insolubles se miden de forma habitual mediante métodos basados en la sucesiva solubilidad o insolubilidad en distintos disolventes de los productos de alteración del aceite. Según el método indicado en la normativa IP 316, la parte insoluble en heptano se separa por centrifugación. El peso de precipitado seco representa el contenido de insolubles. El método normalizado mediante la norma IP 316 presenta algunos problemas (figura 3); el objeto de este trabajo es proponer una serie de mejoras a través de un método alternativo basado en la quimiometría (Diaby, 2009).

Quimiometría

Entendemos como quimiometría la disciplina química que relaciona métodos estadísticos y matemáticos de análisis con resultados experimentales de variables químicas, con el fin de seleccionar y planificar procedimientos óptimos de experimentos (diseño experimental) o extraer la máxima información química posible de un sistema otorgando resultados cualitativos y/o cuantitativos a través del
uso simultáneo de un alto número de
variables.

La aportación científica de este trabajo

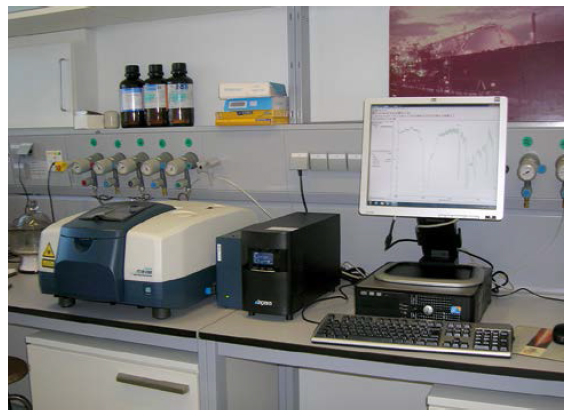

consiste en un análisis FTIR (infrarrojos
por transformada de Fourier)
(figura 4) apoyado en la quimiometría
mediante la regresión por componentes
principales (PCR) (Van de Voort,
2006).

Resultados experimentales

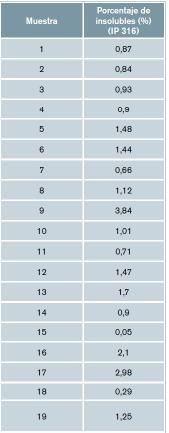

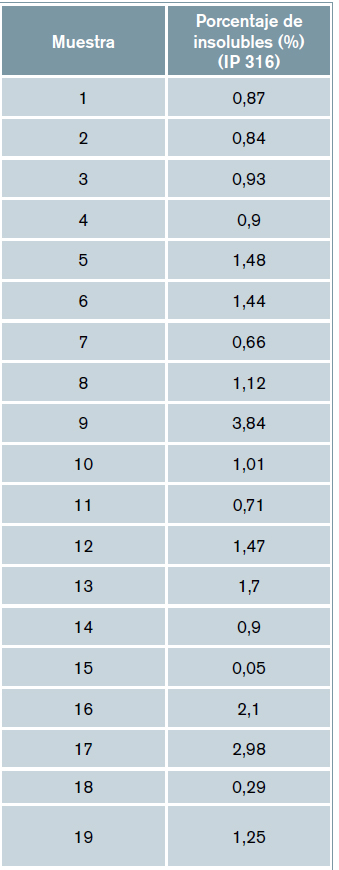

La tabla 1 recoge los resultados obtenidos
tras la aplicación de la metodología
IP 316.

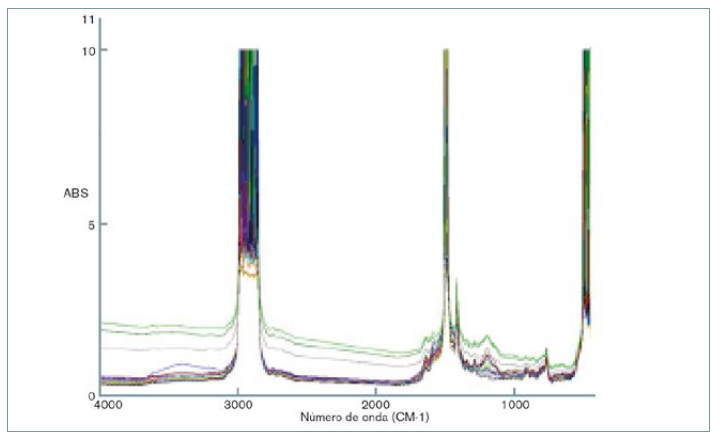

A continuación (figura 5) se exponen
los espectros de infrarrojos de todas
las muestras objeto de estudio.

Análisis comparativo

Una vez expuesta la problemática
vamos a introducir el análisis multivariante
con el fin de obtener unos modelos representativos que nos permitan
predecir el valor de los insolubles
en muestras desconocidas de forma
satisfactoria, tanto desde un punto
de vista técnico como medioambiental.
Para ello, seguiremos el siguiente
esquema de trabajo:

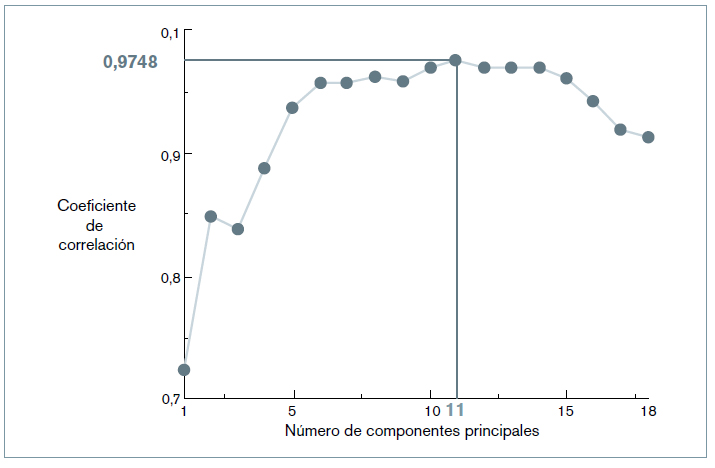

a) Aplicación de la regresión por
componentes principales para obtener
el menor número de componentes
principales (conjunto de variables,
combinación lineal de las variables
originales) que dan lugar al mejor coeficiente
de correlación (figura 6), así
como la determinación posterior del
número de componentes principales

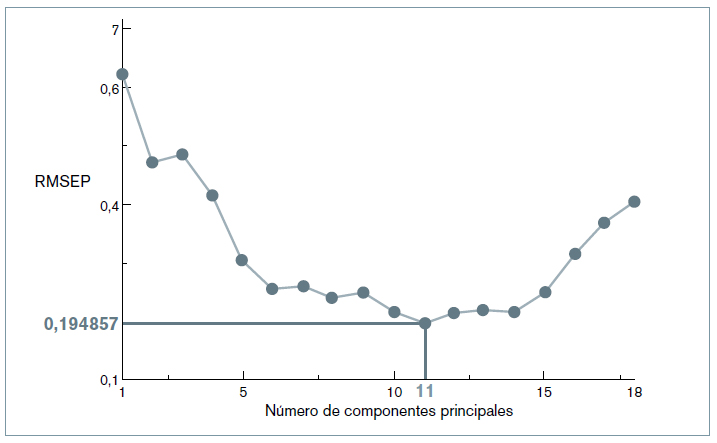

que dan lugar al menor error (figura
7).

b) Una vez seleccionado el número
de componentes principales (11 en
nuestro caso), aplicamos el programa
de regresión por componentes principales
(PCR) de tal forma que el modelo
obtenido finalmente prediga el
valor de las muestras incorporadas en

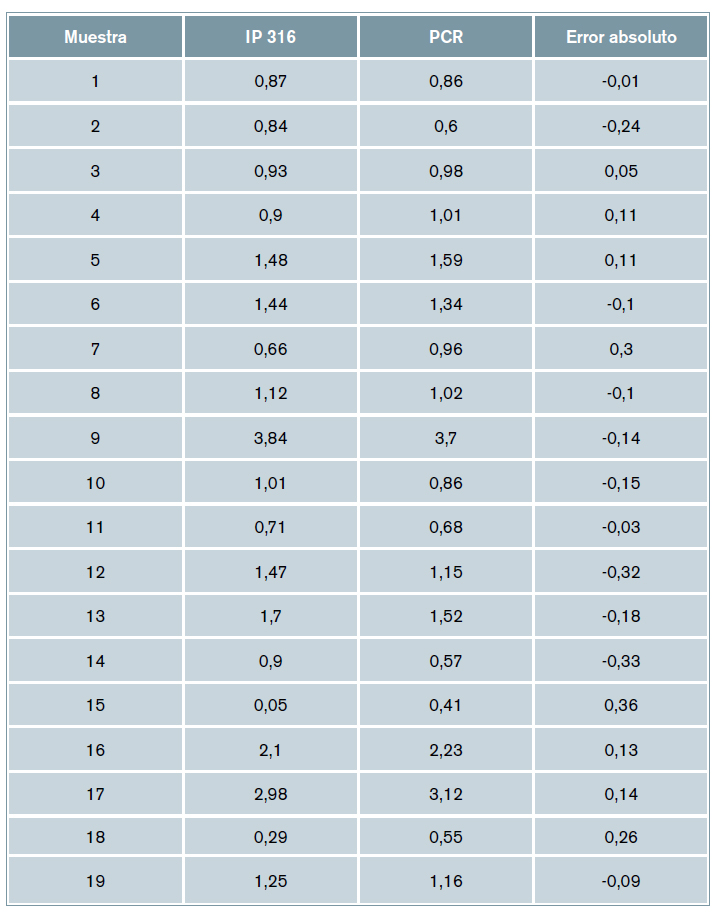

el mismo. Los valores obtenidos se
exponen en la tabla 2.

Como se puede observar en la tabla,
anterior los errores cometidos son
bajos, y entran en el rango de errores
aceptables por la determinación de referencia
(IP 316), por lo que podemos
considerar este modelo adecuado para
predecir el valor del contenido de insolubles.

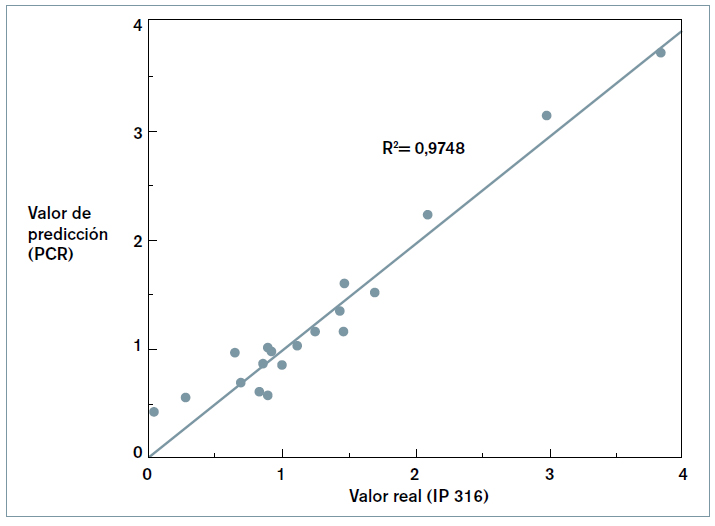

La representación gráfica (figura
8) muestra coeficientes de correlación
entre ambas metodologías de trabajo
del orden de 0,9748 con errores de
predicción del 0,194857, lo que confirma
la viabilidad de la aplicación
propuesta.

c) Validación del modelo.

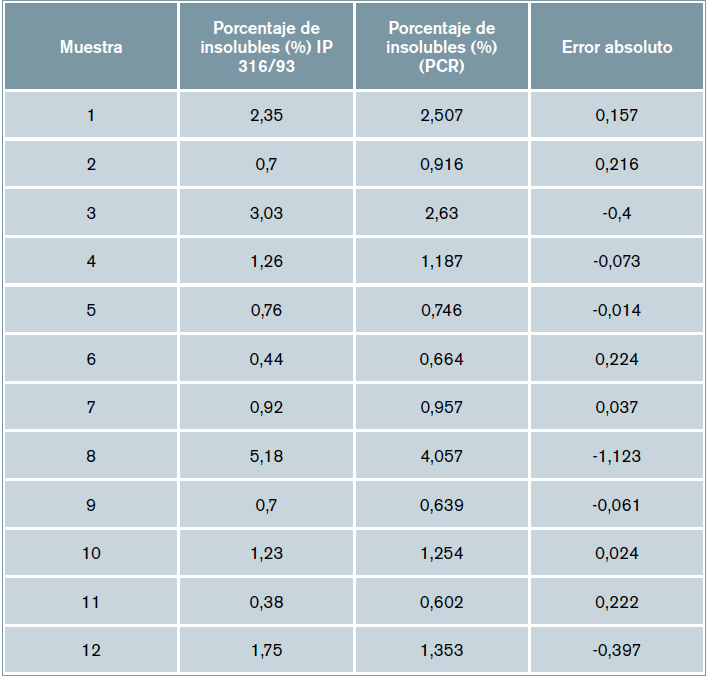

A continuación, en la tabla 3 se
representan los resultados obtenidos
con el modelo de predicción PCR
para las muestras de validación.

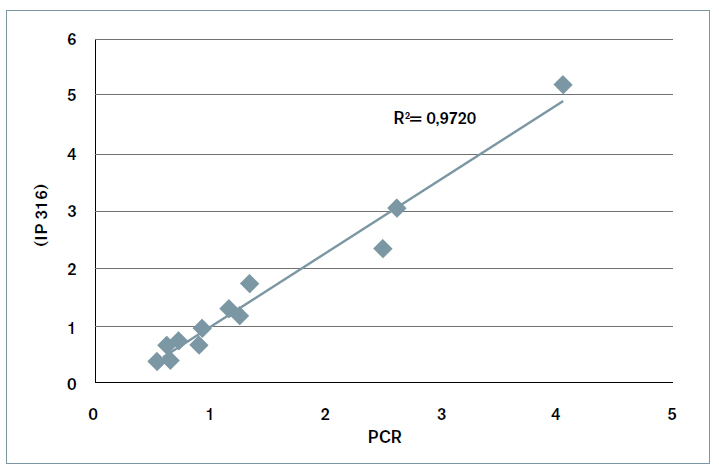

Representando los valores predichos
frente a los obtenidos mediante
la aplicación de la norma de referencia
IP 316 (figura 9), observamos una correlación
de resultados del 0,9720%,
valor de concordancia que justifica la
validez de nuestro modelo de predicción.

Conclusiones

El método normalizado para la determinación
del contenido de insolubles
IP 316 presenta distintos problemas
asociados a la determinación. El tiempo invertido en el ensayo, +/- 130
minutos, la toxicidad de los reactivos
utilizados y el alto nivel de generación
de residuos son algunos de los más
acuciantes.

La espectroscopia de infrarrojos
en combinación con técnicas de calibrado
multivariante se presenta como
una metodología de trabajo alternativa
válida, provocando un descenso
tanto del tiempo de análisis a un minuto,
así como la reducción de más del
90% tanto del consumo de reactivos
como de generación de residuos.

Ahora bien, se debe tener en cuenta
en todo momento que, aunque el
análisis espectroscópico mediante el
análisis multivariante tenga múltiples
ventajas, sobre todo detectadas cuando
se aplica a controles de calidad de
aceites lubricantes, y con el objeto de
conservar la validez del método, se
debe de ir actualizando el modelo con
la incorporación de nuevos espectros y
su validación correspondiente frente a
los métodos de referencia IP 316.

Bibliografía

Adams, M. J, Romeo, M. J, Rawson, P(2007). «FTIR
analysis and monitoring of synthetic aviation engine
oils». Talanta 73 : 629-634.

Al-Ghouti, M. A, Al-Degs, Y. S, Amer, M (2010).
«Application of chemometrics and FTIR for
determination of viscosity index and base number
of motor oils». Talanta 81 : 1096-1101.

Al-Ghouti, M. A, Al-Degs, Y. S , Amer, M (2008).
«Determination of motor gasoline adulteration usinf
FTIR spectroscopy and multivariate calibration».
Talanta 76 : 1105-1112.

Diaby, M., Sablier, M, Le Negrate, A, El Fassi, M,
Bocquet, J (2009) «Understanding carbonaceus
deposit formation resulting from engine oil
degradation». Carbon 47 : 355-366.

Eng-Poh, Ng, Mintova, S (2008). «Quantitative
moisture measurements in lubricating oils by FTIR
spectroscopy combined with solvent extraction
aproach». Microchemical Journal 98 : 177-185.

Gracia, N, Thomas, S, Bazin, P , Duponchel, L,
Thibault-Starzyk, F, Lerasle, O (2010) .»Combination
of mid-infrared spectroscopy and chemometric factorization
tools to study the oxidation of lubricating
base oils». Catalysis Today 155 : 255-260

Macián, V, Tormos, B, Olmeda, P, Montoro, L (2003).
«Analytical approach to wear rate determination for
internal combustion engine condition monitoring
base on oil analysis». Tribology International 36 :
771-776.

Van de Voort, F. R., Sedman J (2006) . «FTIR condition
monitoring of in-service lubricants: Ongoing
developments and future perspetives». Tribology
Transactions 49 : 410-418.

Glosario de términos

Normas ASTM: American Society for Testing Materials.

Normas IP: Institute of Petroleum (UK).

Normas ISO: International Standard Organization.
