Herramienta de trazado y medición de gran ergonomía y sencillez

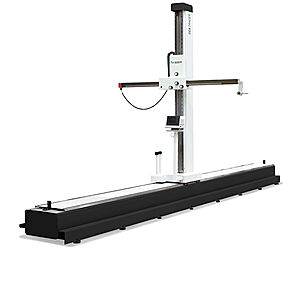

La simplicidad es la idea central sobre la que gira el concepto de la Dea Tracer cuando se trata de la instalación, el manejo y el mantenimiento. El sistema de trazado y medición básica está basado en una estructura de brazo horizontal que facilita la carga de las piezas, tales como los modelos de diseño, los núcleos de moldes y matrices, las estructuras de carpintería o las piezas de chapa metálica. Para lograr la ergonomía ideal, el brazo horizontal está siempre equilibrado. Los usuarios pueden posicionar el brazo de modo preciso y sin fatiga, incluso después de un uso prolongado. El deslizamiento y el bloqueo de los ejes se realizan mediante botones de control y frenos independientes en cada eje. Los ejes se deslizan sobre guías lineales y cojinetes recirculantes. Por tanto, no se necesita suministro de aire.
Dea Tracer estándar está disponible con un brazo simple, el cabezal sensor Tesastar de activación por contacto y una lectura digital. Para ampliar la funcionalidad del sistema, los usuarios pueden seleccionar entre diversas opciones, como la configuración de doble brazo, el cabezal sensor TesastaR-i, el software de medición PC-DMIS, diferentes mesas de trabajo, así como un kit de trazado. El concepto abierto de esta MMC hace posibles ambas cosas: la inspección dimensional de piezas y el trazado de piezas de trabajo, por ejemplo, modelos de arcilla o piezas de hierro fundido.
