Máquinas a medida para enmangado y rebordeado de componentes

0 15

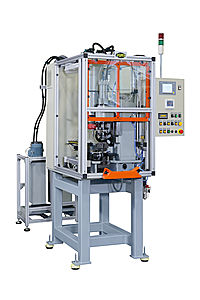

Agme fabrica máquinas a medida para el ensamblaje de componentes mediante operaciones de enmangado y rebordeado. En esta maquinaria especial se enmanga una horquilla sobre un tubo y, posteriormente, se rebordea.

El tubo se alimenta manualmente sobre un utillaje y, a continuación, la horquilla se coloca en el tubo ajustando la posición. Tras ser sujetado el tubo mediante una mordaza neumática, se realiza la operación de enmangado con control de fuerza y recorrido. Seguidamente, se desplaza el conjunto sobre una carro hasta la estación de rebordeado donde se lleva a cabo este proceso. Por último, se produce el retroceso del útil en carro, la liberación de la mordaza, apertura de compuerta y descarga a rampa. Si la pieza no es correcta, en cualquiera de los procesos, el útil vuelve al operario, se abre la mordaza y se cierra el paso a la rampa de piezas buenas.

Este módulo está compuesto, entre otros elementos, por una estación de enmangado con una miniprensa hidráulica AGME MPH-1 y un grupo hidráulico MPH-5, una estación de rebordeado compuesta por una remachadora AGME modelo RR-20 y una estación de evacuación con una rampa de evacuación con doble túnel para piezas buenas-malas. La selección se realiza por un sistema de trampilla con sistema Reflex para detectar pieza mala.
